行业应用案例｜显控科技HMI与PLC在贴标机行业中的应用

行业背景

贴标机，是将成卷的不干胶纸标签（纸质或金属箔）粘贴在PCB、产品或规定包装上的设备。不仅可以让产品变得美观，还可以实现对产品的销售与管理，既方便消费者了解产品信息，也方便商家对产品进行分类与追踪。目前，我国已经发展成为最具潜力的包装机械市场，越来越多的国外包装企业已经入驻中国市场。这也意味着，贴标机未来的市场发展潜力巨大，贴标机厂商需要抓住这些机遇。但是，随着科学技术的发展以及消费市场的不断变化，用户对贴标设备提出了越来越高的要求。贴标机厂家应及时应对，冷静分析市场，改进技术，使贴标机实现智能化、现代化、数据化等功能以满足市场需求。

贴标机使用显控科技HMI与PLC方案

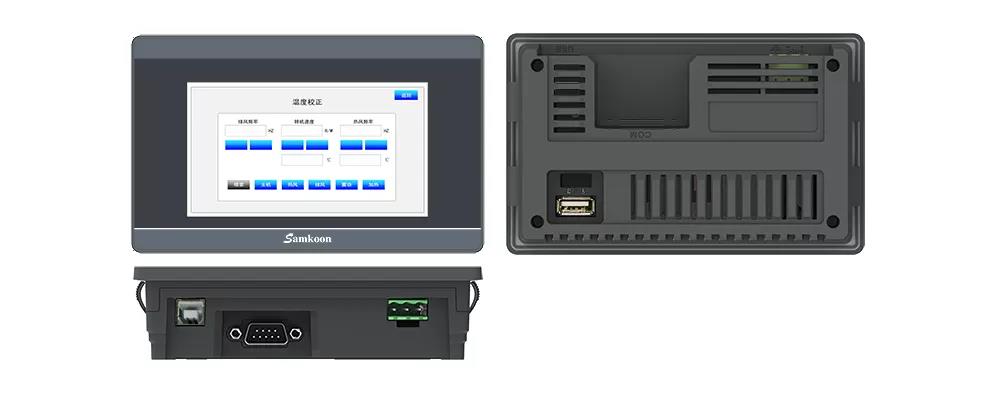

HMI型号：SK-043TE

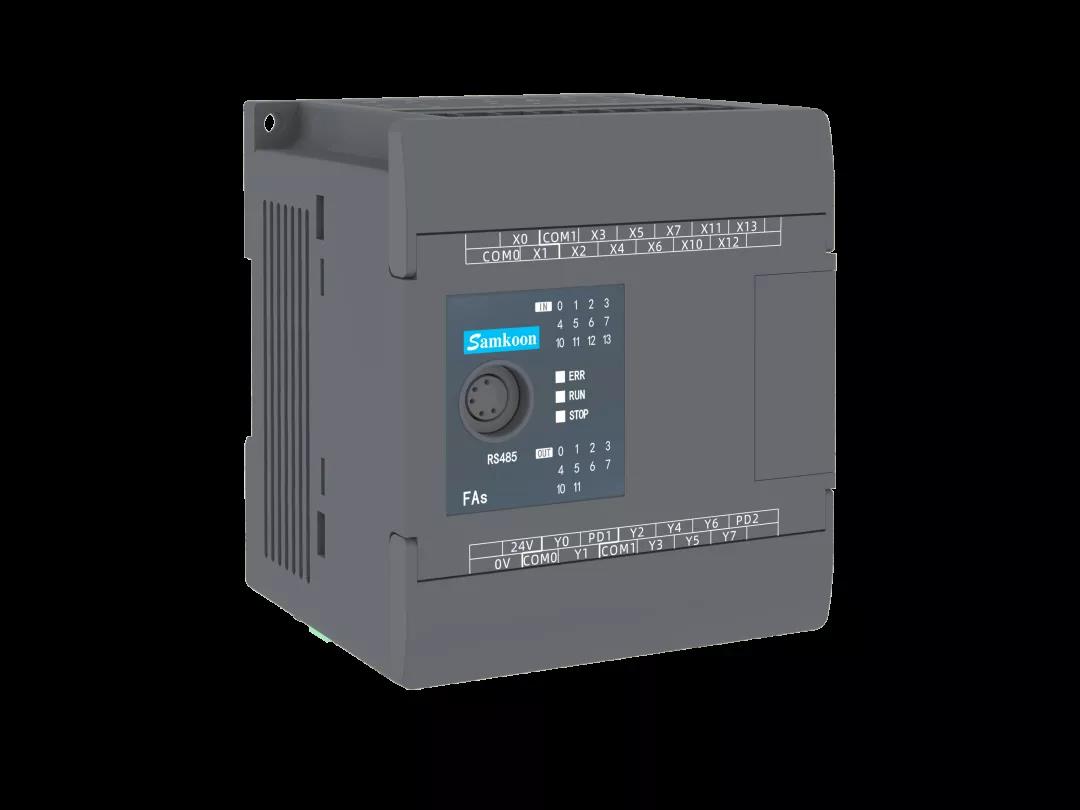

PLC型号：FAs-20MT-AC

系统概述:

贴标机采用的是显控触摸屏：SK-043TE和PLC：FAs-20MT-AC进行控制，主要控制两个步进和一个变频器。测物光电来决定启动贴标，测标光电控制停标，精度控制要求在0.2mm内。

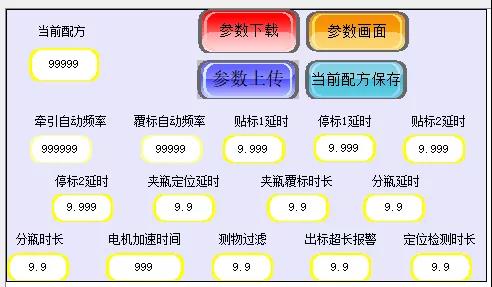

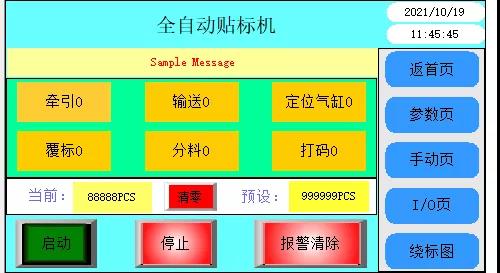

（操作画面）

工作流程：

1、操作人员可根据需求设置参数配方，由此来适应各个不同要求的贴标效果，配方数组最多可达10个。

2、操作人员设置好参数之后，将物料放置在传送带上，点击启动按钮，开始启动步进使传送带和覆标电机运作。

3、当测物光电检测到物料时，夹料气缸将物料定位住，定位光电扫描到定位点时，出标电机送出标签，测标光电亮起时会停止出标电机运作。

4、出标电机停止时，夹料气缸到达操作员设置的夹料时长后，复位夹料气缸，以此循环。

5、当标签用完，或者标签时长超过设定时长时，将会报警，夹瓶检测时长超过设置时长，也会报警。

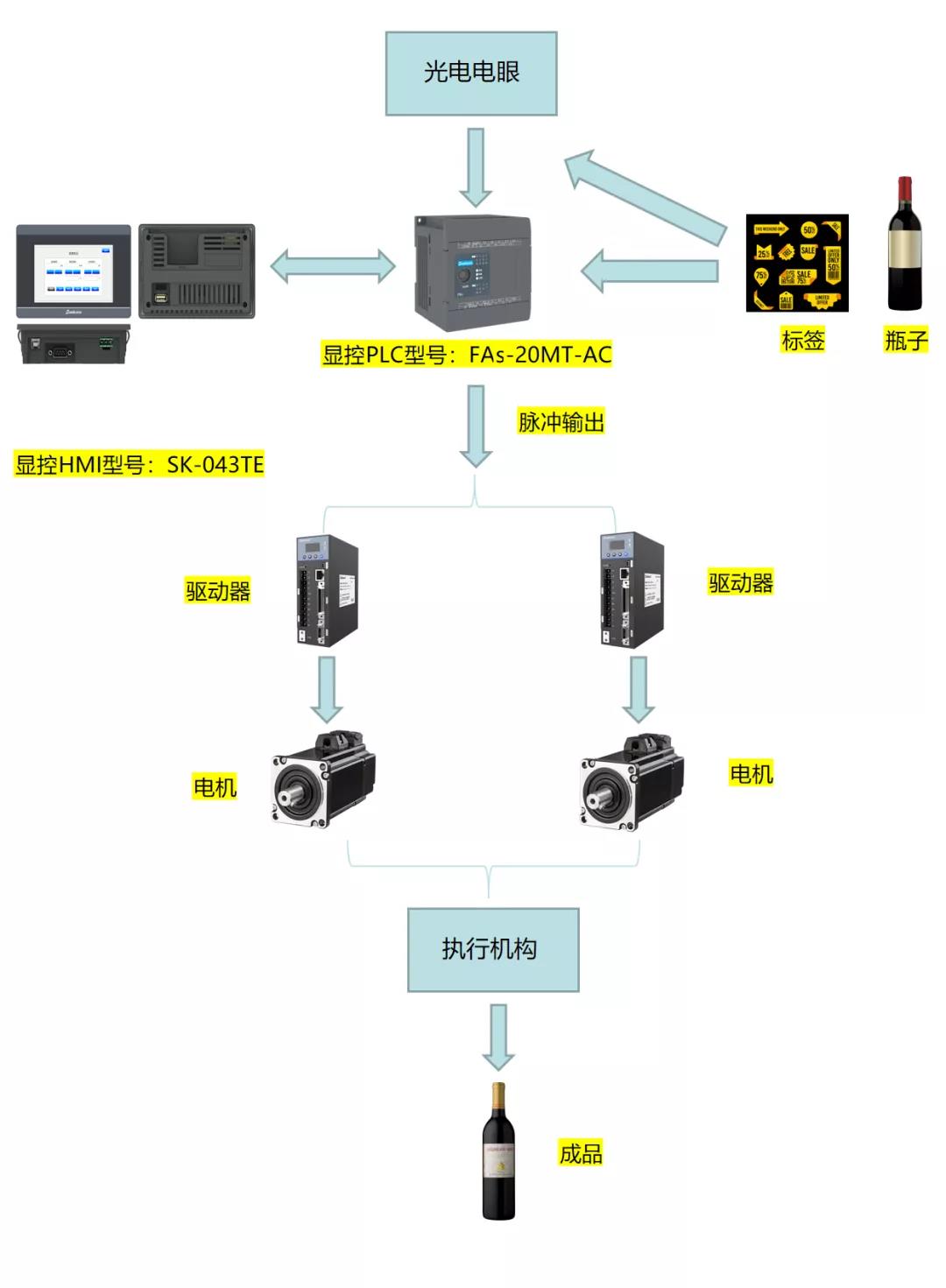

(显控贴标机方案拓补图)

方案优势

1.贴标精度高，速度快：误差精度可控制在0.2mm内，输出脉冲频率最高可达到200kHz。

2.智能控制，功能齐全：采用显控触摸屏+显控PLC组成的高级电控系统，用户可以根据自己设备的需求自行调整逻辑，实现智能操控、智能报警、数据收集、自动停机等复杂功能。自动化程度高，方便生产管理。

3.操作简单，应用灵活：显控触摸屏设计人性化，操作简单；功能丰富，控件多样化；具有多样的色彩供选择和丰富的在线帮助功能；全中文注释和完善的故障提示功能，各种参数调整简单快捷。

4.贴标准确，稳定性高：采用显控PLC+细分步进电机驱动送标，可以在各种时速和高速下准确贴标。自动光电追踪，具备无物不贴标，无标自动校正和标签自动检测功能，防止漏贴和标签浪费。

5.售前提供完美定制方案，保证使用满意；售后提供随时解答疑问，保证使用安心。
