包装机

应用背景

包装机应用于流水线式整体生产包装，应用于食品、医药、日化、五金、灯饰、家具等行业的（袋装，瓶装），产品的灌装（添充）、封口机、打码等。本次设备应用于钢材低速包装。

二、方案概述：

包装机采用显控SK系列触摸屏和稳定可靠高精度输出的显控MINI型PLC控制，噪音小，性能稳定。由于需要匹配送料轴与送膜轴的速度位置，匹配送膜轴与切刀轴的速度位置，原则上应采用凸轮控制方案，但考虑项目周期短，设备速度低，采用一般脉冲控制进行低速匹配。

三、系统配置：

PLC：FGRs_C8X8T

HMI:
SK-070QE

四、工艺流程：

常规三伺服包装机动作流程

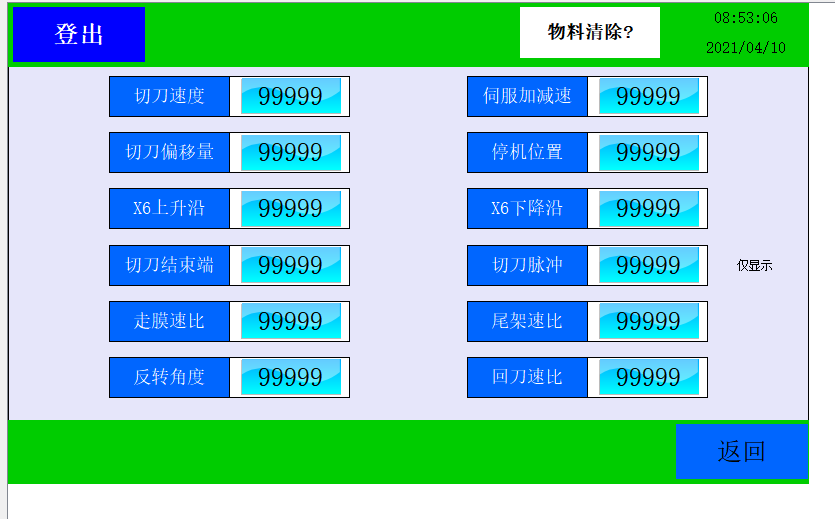

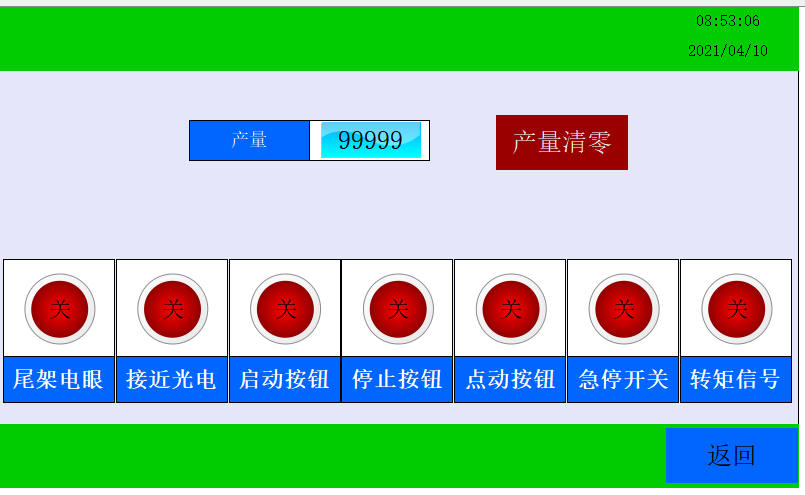

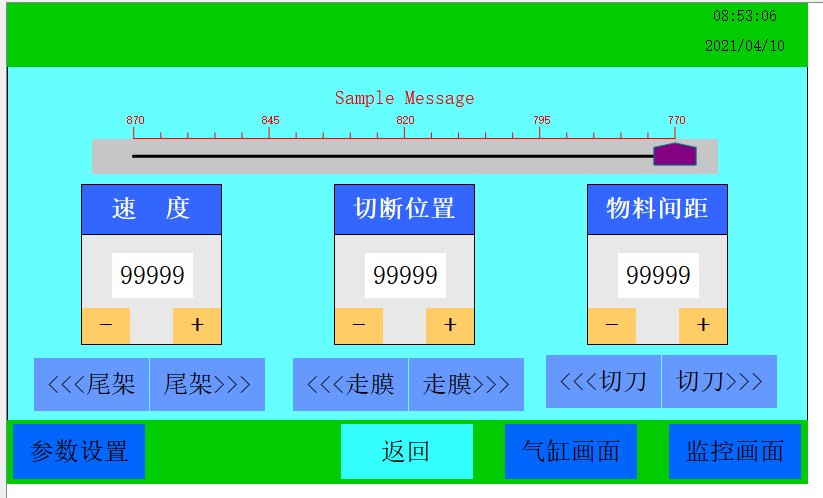

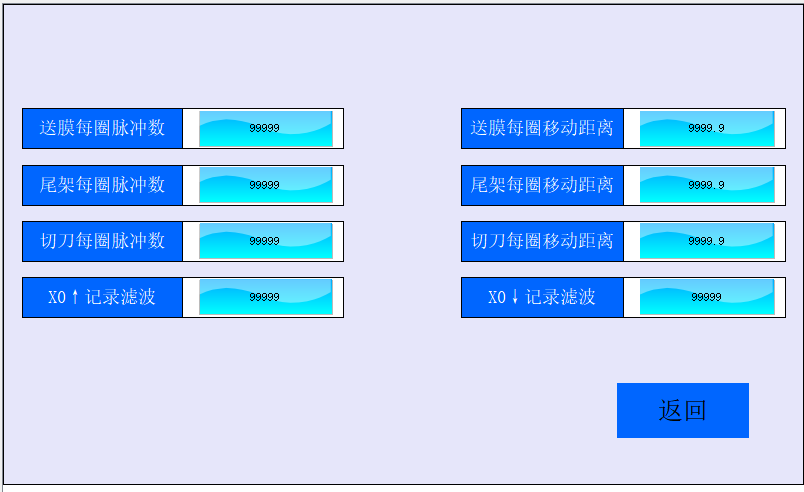

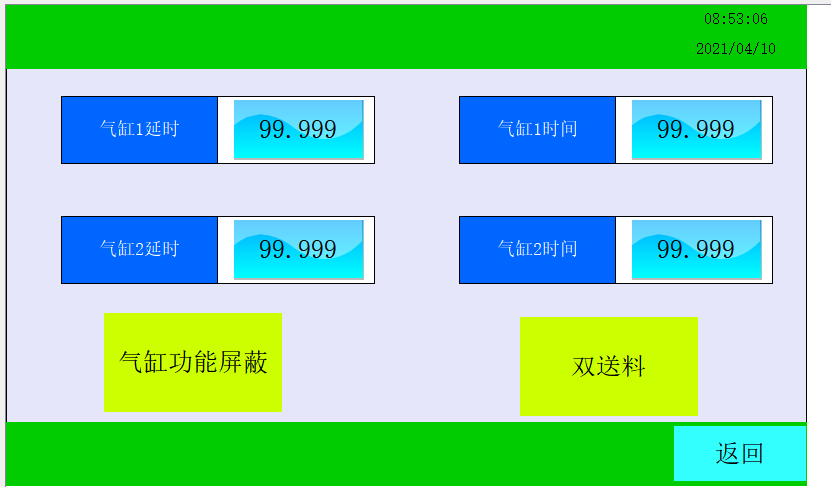

附-显示界面：

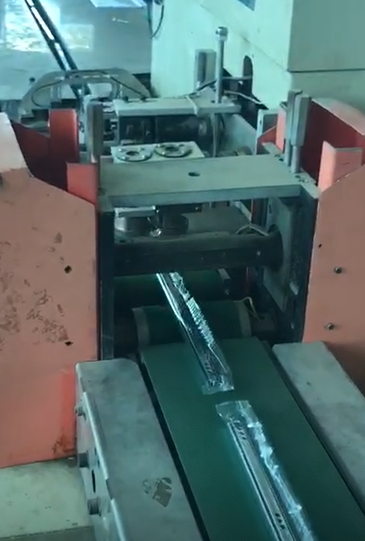

附-现场设备

附-IO
