Samkoon的触摸屏和PLC在污水处理中的应用

系统概述

随着社会经济的不断发展，城镇化进程的推进，污水处理已成为城镇建设的重要组成部分，生活污水工业用水等污水处理设施维护巡检周期比较长，不能随时掌握各污水处理节点排放的情况的问题也随之产生。由于污染源的数量多且分布广，这也使污水处理有了一定的局限性，使污水处理企业对管理水平的要求、对成本控制的要求在不断提升，污水处理远程监控系统应运而生。

方案概述：

污水处理沉淀池监控主要包括提升泵、加药、污泥处理、风机、推流器等工艺过程的监控，要求能够实现远程操作控制。

系统配置：

沉降池案例1配置

HMI：








SK-102CG











1台

PLC：









FGS-32MT-AC








1台

采用显控云2.0远程监控

沉降池案例2配置

HMI：








SK-102CG











1台

PLC：









FGS-32MT-AC








1台

采用显控云2.0远程监控

沉降池案例3配置

HMI：








AK-102CG











1台

PLC：









FGS-32MT-AC








1台

扩展：








FGS-E8X8T










1台

扩展：








FGS-E4AI2AO








1台

采用局域网远程监控

工艺流程：

污水处理沉降池是应用沉淀作用去除水中悬浮物的一种构筑物，净化水质的设备。一般是在生化前或生化后泥水分离的构筑物，多为分离颗粒较细的污泥。在生化之前的称为初沉池，沉淀的污泥无机成分较多，污泥含水率相对于二沉池污泥低些。位于生化之后的沉淀池一般称为二沉池，多为有机污泥，污泥含水率较高。沉降池工艺流程需要根据不同水质要求而变化。

1.
提升泵泵控制：当污水水位超过设定水位时提升泵自动启动。

2.
药液加入控制：根据工艺要求加入所需的絮凝剂，混凝剂，酸碱溶液，以达到加速沉淀污泥，中和水质的目的。

3.
MBR产水和反洗控制，MBR又称膜生物反应器，是一种由膜分离单元与生物处理单元相结合的新型水处理技术，运行中需要按工艺要求对相关泵和阀进行控制。

4.
污泥处理：将沉降池污泥通过污泥阀，压泥阀，污泥脱水设备排放收集，统一处理。

5.
风机控制：保证沉降池内氧气供应。

6.
推流器控制：推动污水流动。

7.
池水溶解氧实时监测。

HMI界面：

运行界面

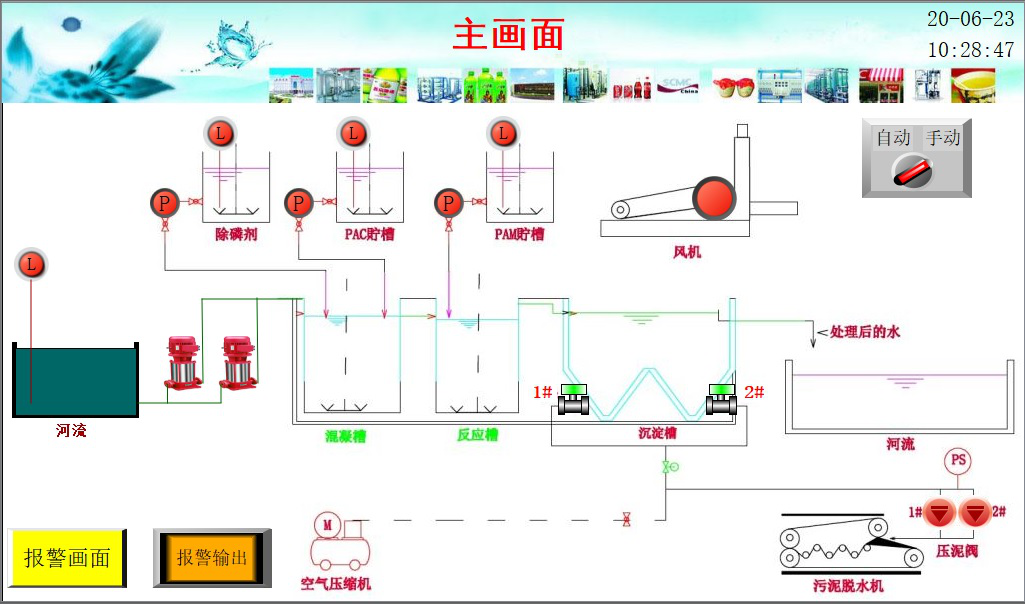

沉降池案例1画面，包括除磷剂、PAM、PAC加入，提升泵，风机，污泥阀，压泥阀。

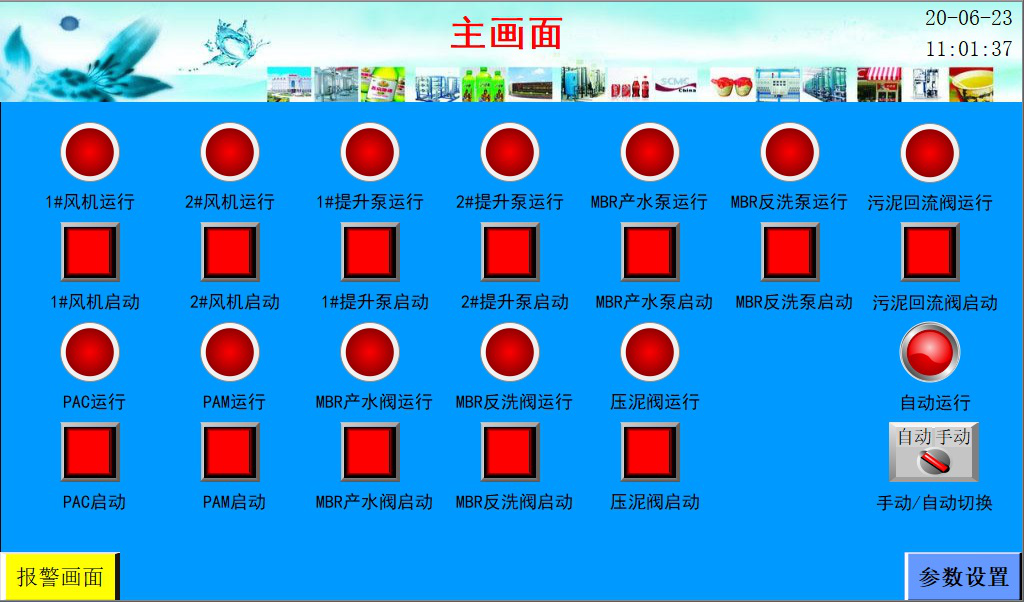

沉降池案例2画面：包括PAM、PAC加入，MBR产水泵和反洗泵，提升泵，风机，污泥回流阀，压泥阀。

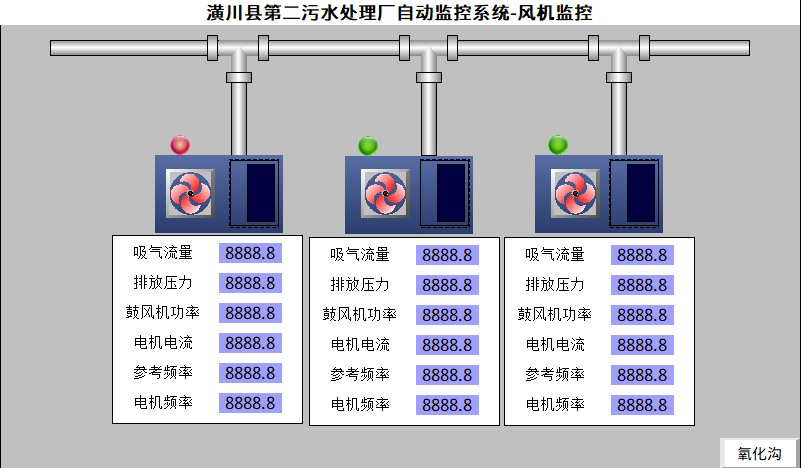

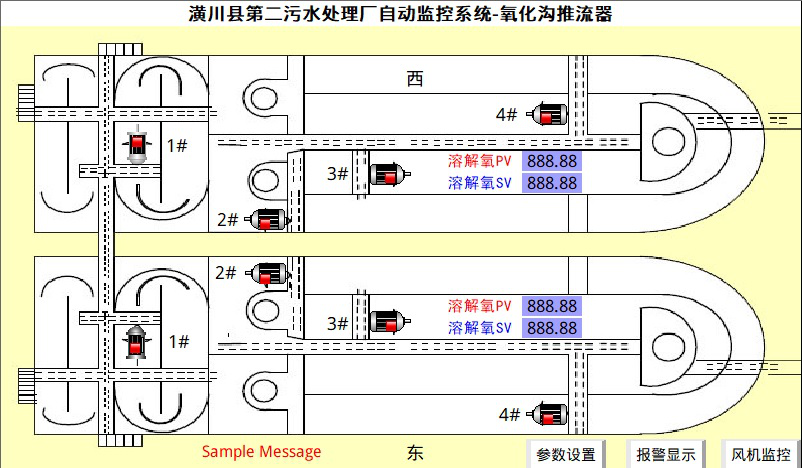

沉降池案例3画面：包括推流器、风机

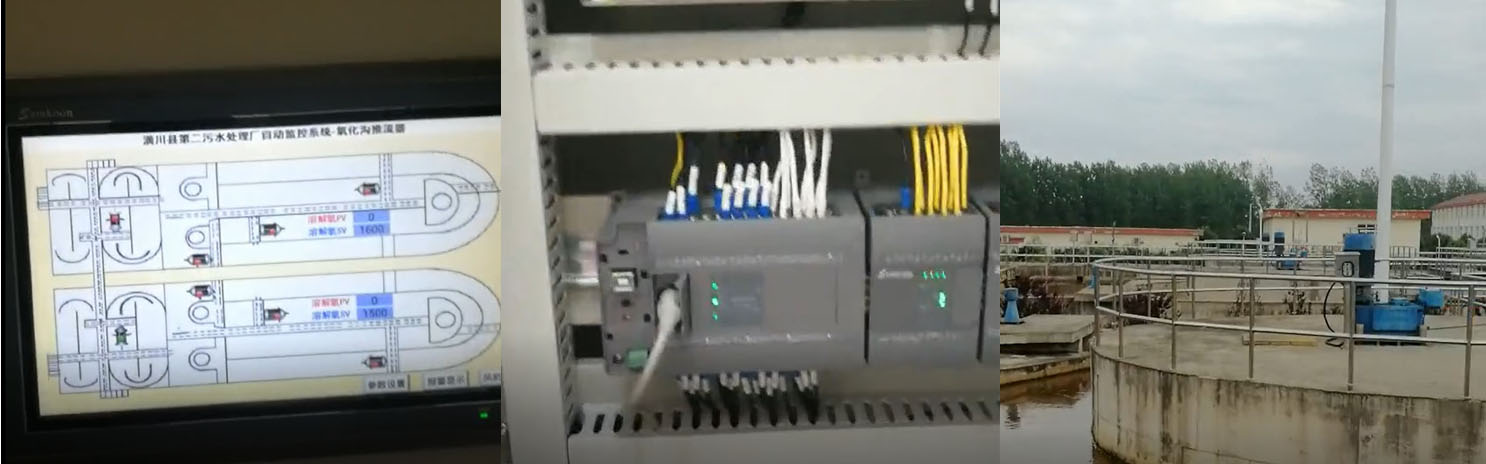

现场照片
