全自动锯骨机应用案例

全自动锯骨机应用案例

一、设备系统概述

全自动锯骨机是一款用来分割大块带骨原料肉的分解设备，主要可切割排骨，冻肉，带骨鲜肉，猪蹄，脊骨，冻鱼等产品，该机是由触摸屏、PLC控制系统、机架、伺服电机、圆锯、平动台等部件组成。锯骨机整体采用不锈钢设计而成，结构合理紧凑，造型美观大方，大马力电机，操作简单，切割速度快，性能可靠，能耗低，效率高，安全卫生，易清洗，广泛应用于酒店、食品加工厂、屠宰场等。

触摸屏为显控7寸26万色液晶屏，使用工业级高性能ARM9处理器，性能强大，色彩真实，使用寿命长。可编程控制器选用显控mini型PLC，编译型框架，速度是一般解析型PLC的10倍。

二、系统配置

系统电源： 控制系统采用DC24V电源。

PLC： FGRB-C8X8T-2/2+ A-E8X8R

触摸屏：EA-070B

输入： 16路数字量输入。

输出： 8路继电器输出+ 8路晶体管输出。

三、产品特色

⑴ 模式多样化

该设备可以选择3种模式：双锯条模式、左锯条模式、右锯条模式，双锯条模式加工速度快，左/右锯条模式，可在某一锯条损坏等特殊情况下，不影响生产。

⑵ 设备使用安全

该设备设置了3个防护门安全开关报警、2个锯条涨紧报警、2个伺服报警，一旦有任一报警发生，都会立即停止设备。夹料开关设置了双开关，必须双手同时操作才能夹紧物料，防止夹手。

⑶ 操作自动化

放置好物料后，启动设备，设备可以自动测量物料长度，然后根据设置进行锯切处理，无需自行测量。

⑷ 尾料处理

设备添加了尾料处理功能，勾选该功能后，可根据物料长度以及设定厚度计算，将尾料均算到每片物料中，如果尾料长度超过单片厚度的67%，切割片数做+1处理，低于67%则按实际片数处理。不需要此功能时，不勾选即可。

⑸ 物料最大宽度调整

物料的最大宽度可以自行设定，有些物料宽度不足，可以调小最大宽度设定，锯切时的行程也会相应减少，可有效提高锯切效率。

⑹ 手/自动操作

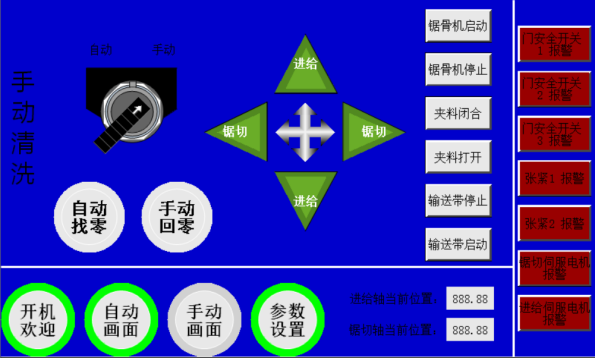

设备包括手动/自动模式，自动模式可大批量生产，手动模式可以灵活切割、调试设备、清洗设备等。手动模式包含对各运动轴、锯条、传送带、气缸等控制。

⑺ 物料过长/过短处理

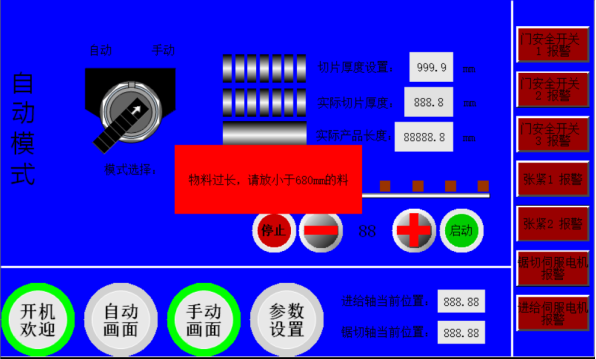

设备添加了物料过长/过短保护功能，当物料超过最大限制长度时，设备不启动，并弹出报警窗口。当物料过短，或者没有物料时，设备不会锯切。

附-电控工作原理及PLC接线图

输入点位：

基本模块：

扩展模块：

输出点位：

基本模块：

扩展模块：

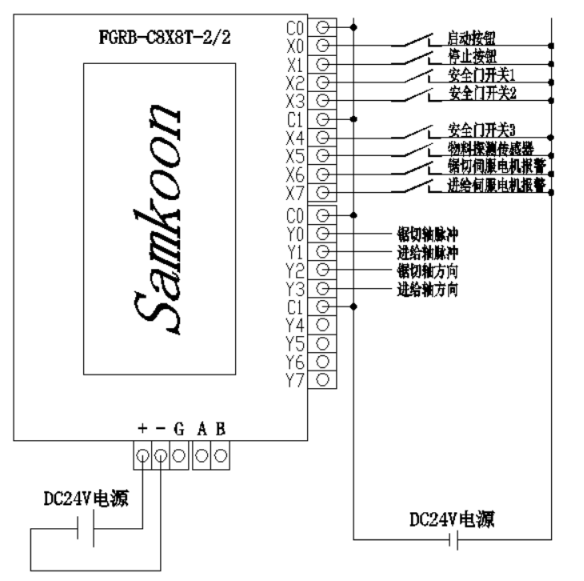

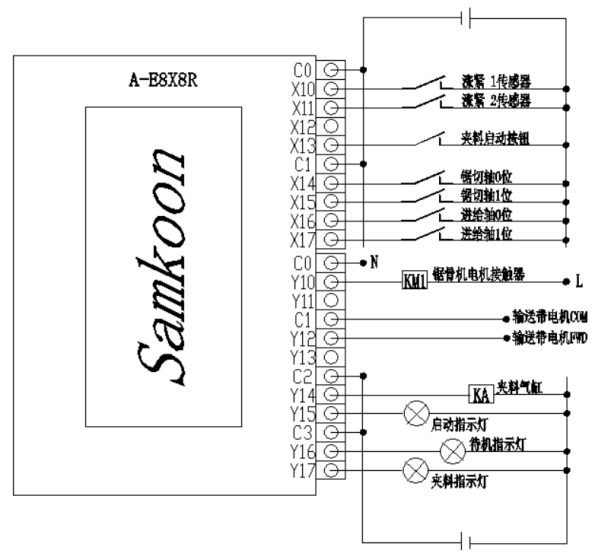

PLC接线图

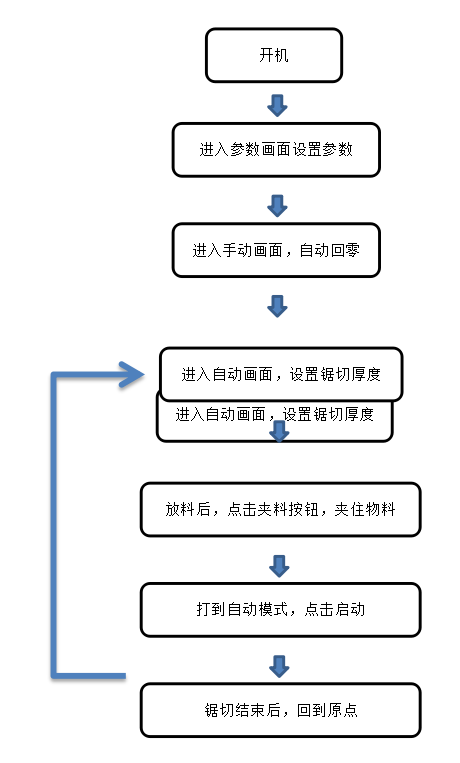

流程图：

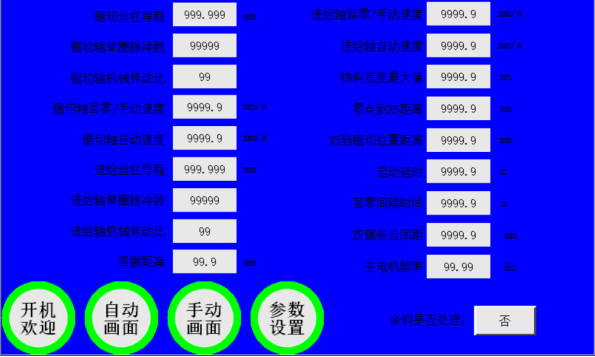

附-HMI主要控制画面
